Bolec w gniazdku na górze czy na dole – jak powinno być?

W polskich warunkach przy gniazdku z bolcem montowanym pionowo najbezpieczniej przyjąć układ: bolec uziemiający na górze, a przewód fazowy (L) z lewej strony, patrząc na gniazdo od frontu. Taki schemat jest spójny z zaleceniami wielu producentów osprzętu i ułatwia serwis oraz późniejszą diagnostykę instalacji. Jeśli chcesz uporządkować swoją instalację i uniknąć typowych błędów, przeczytaj dalszą część poradnika.

Bolec w gniazdku – dlaczego jego położenie budzi tyle pytań?

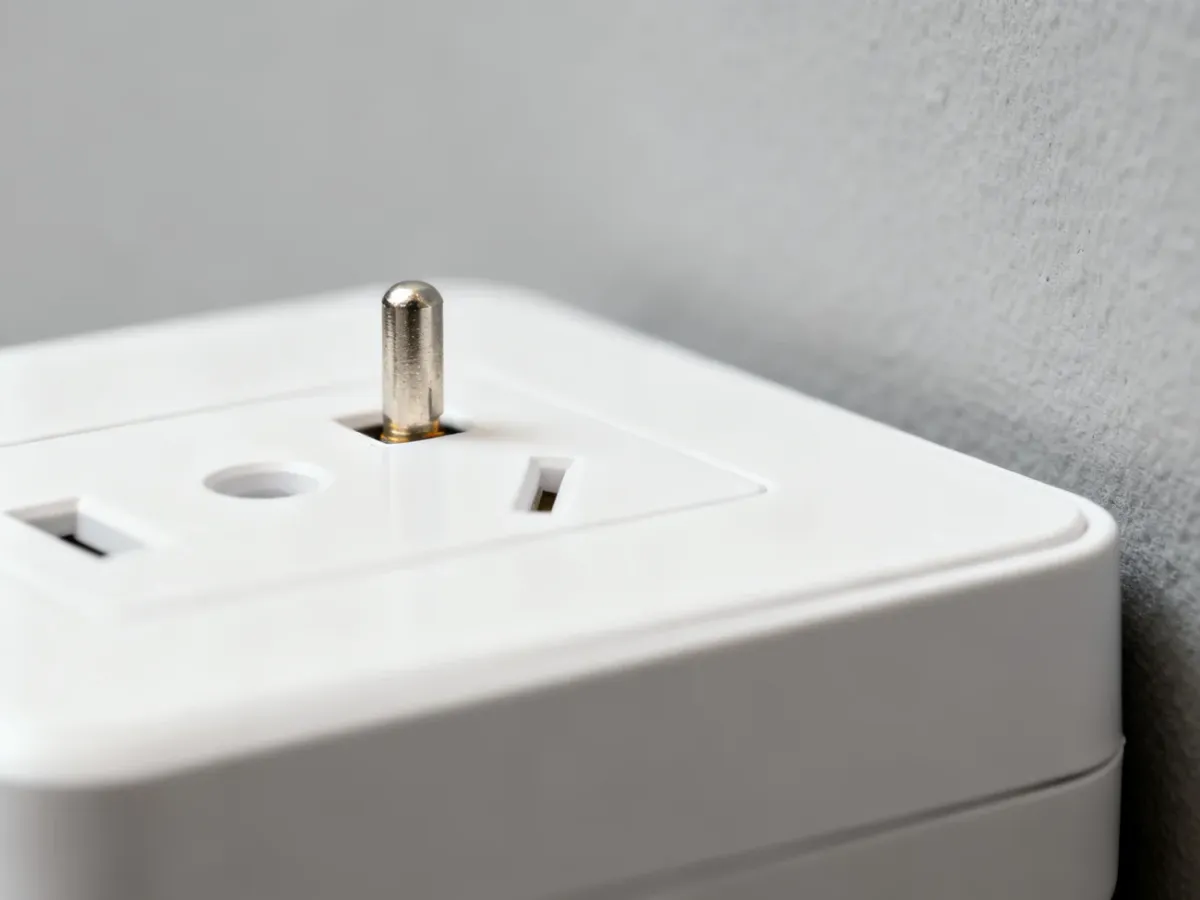

Bolec w gniazdku widzisz codziennie, ale dopiero przy remoncie albo wymianie osprzętu pojawia się pytanie: na górze czy na dole. Z pozoru to detal, jednak w tle są kwestie bezpieczeństwa, wygody użytkowania i późniejszych pomiarów instalacji. W 2026 roku wciąż nie ma jednej sztywnej normy narzucającej orientację bolca w typowym gnieździe z uziemieniem, dlatego w praktyce funkcjonują dwa „obozy” – bolec u góry albo u dołu.

Z punktu widzenia przepisów ważniejsza od samego położenia jest rola, jaką pełni bolec uziemiający. Ten metalowy element łączy się z przewodem ochronnym (PE), czyli żółto‑zieloną żyłą w kablu. Dzięki temu w razie przebicia na obudowę urządzenia prąd ma drogę do ziemi, a nie przez ciało użytkownika. Bez pewnego połączenia bolca z przewodem ochronnym całe rozważania o „górze” i „dole” tracą sens.

Bolec w gniazdku zawsze musi być pewnie połączony z przewodem ochronnym (PE), bo to on odprowadza prąd przy uszkodzeniu urządzenia.

Bolec na górze czy na dole – jak wygląda to technicznie?

Większość producentów gniazd w Polsce projektuje je tak, by można je było obrócić o 180 stopni. Stąd pojawia się naturalne pytanie: jeśli odwracamy osprzęt, to co z polaryzacją, czyli rozmieszczeniem fazy i przewodu neutralnego?

Jak ułożyć fazę i neutralny przy bolcu na górze?

W praktyce instalacyjnej w Polsce przyjęło się następujące rozwiązanie: gdy bolec uziemiający jest na górze, przewód fazowy (L) – brązowy lub czarny – podłącza się z lewej strony, a przewód neutralny (N) – niebieski – z prawej. Taki układ pojawia się w wielu schematach szkoleniowych, jest łatwy do zapamiętania i powtarzalny w całej instalacji. Dzięki temu osoba wykonująca pomiary po kilku latach dokładnie wie, czego się spodziewać po otwarciu puszki.

Kiedy ktoś decyduje się na montaż z bolcem na dole, część elektryków zachowuje zasadę „L z lewej, N z prawej” – traktując gniazdo jak po prostu obrócone – a część odwraca fazę na drugą stronę, by powielić wzór z dawnych rysunków normowych. Właśnie z takich rozbieżności wzięły się internetowe spory i sprzeczne odpowiedzi kolegów po fachu.

Czy położenie bolca wpływa na bezpieczeństwo?

Sam fakt, że bolec jest na górze czy na dole, nie zmienia fizyki porażenia prądem. O ochronie decyduje poprawne uziemienie, parametry zabezpieczeń i zgodność instalacji z normą PN-HD 60364-4-41:2017‑09, która wprost odnosi się do ochrony przed dotykiem pośrednim i bezpośrednim. Gdy obwód gniazd jest wykonany zgodnie z tą normą, a styki są solidnie dokręcone, orientacja bolca schodzi na drugi plan.

Istnieją jednak argumenty funkcjonalne. Bolec na górze sprawia, że przy częściowym wysunięciu wtyczki najdłużej utrzymuje się właśnie połączenie ochronne. Gdy gniazdo zabudowane jest nisko przy podłodze, taka orientacja sprzyja też temu, że przewód z kątową wtyczką nie załamuje się ostro o podłogę, tylko miękko opada w dół. Przy gniazdach montowanych wysoko – nad blatem kuchennym albo na ścianie za telewizorem – część osób preferuje bolec na dole ze względów wizualnych i wygody prowadzenia przewodu.

Najczęściej stosowany w Polsce układ to bolec u góry, faza (L) z lewej, neutralny (N) z prawej – patrząc na gniazdo od frontu.

Jak ustawić fazę i neutralny – czy „z lewej faza” to obowiązek?

W dyskusjach pojawia się regularnie hasło „z lewej faza”. Chodzi o ułatwienie standaryzacji instalacji, a nie o bezwzględny wymóg prawny. Starsza norma PN‑90/E‑01242 na rysunkach pokazywała gniazdo z bolcem na dole i fazą z prawej, co do dziś bywa przywoływane jako argument. Po obróceniu gniazda o 180 stopni otrzymujesz więc układ: bolec na górze, faza po lewej stronie.

Tu pojawia się źródło zamieszania: część elektryków patrzy na sam rysunek (bolec na dole, faza z prawej) i przenosi go bezpośrednio do praktyki, a część myśli w kategoriach „obracam całość, czyli faza wędruje na lewą stronę”. Do tego dochodzą ogólne wypowiedzi typu „norma nie narzuca strony fazy”, co jest prawdą – dlatego w jednej kuchni znajdziesz instalację z L po lewej, a w innej z L po prawej.

Dla typowego gniazdka z bolcem i domowego odbiornika, w którym obwody wtórne są odizolowane od sieci, polaryzacja nie ma znaczenia dla bezpieczeństwa. Znaczenie może mieć natomiast w urządzeniach wrażliwych na polaryzację, jak niektóre kotły gazowe, piece czy rozbudowane systemy audio. Producenci takich urządzeń w instrukcji często rysują pozycję wtyczki względem bolca. Wtedy warto się do tego dokładnie zastosować.

Jak rozpoznać przewody w puszce?

Żeby ustalić, gdzie podłączyć fazę, musisz najpierw poprawnie zidentyfikować żyły. Obowiązujące kolory przewodów wyglądają tak:

Kolory w starszych instalacjach bywają inne, dlatego w takich sytuacjach używa się miernika lub próbnika napięcia, a nie samego „patrzenia na izolację”. W każdym wypadku przewód ochronny (PE) trafia na bolec – bez żadnych kombinacji czy mostkowania z inną żyłą na chybił trafił.

System Schuko a tradycyjny bolec – czy problem w ogóle znika?

W wielu nowych inwestycjach w Polsce pojawia się System Schuko. To gniazda bez centralnego bolca, z bocznymi stykami ochronnymi i gniazdami na wtyczkę okrągłą. Uziemienie realizują tu właśnie te boczne styki, które są nieco dłuższe niż robocze piny wtyczki – dzięki temu połączenie ochronne pojawia się jako pierwsze przy wkładaniu wtyku i utrzymuje się najdłużej przy jego wyciąganiu.

Najważniejsza cecha Schuko to możliwość włożenia wtyczki w dowolnej orientacji. Oznacza to, że z perspektywy użytkownika problem „czy faza z lewej, czy z prawej” przestaje istnieć, bo w praktyce raz znajdzie się po jednej, raz po drugiej stronie. Za bezpieczeństwo odpowiada tu nie polaryzacja, ale poprawne podłączenie toru ochronnego i zastosowanie zabezpieczeń – między innymi wyłączników nadprądowych i RCD (wyłączników różnicowoprądowych).

W systemie Schuko orientacja wtyczki jest dowolna, dlatego o ochronie decyduje stan przewodu ochronnego (PE) i poprawnie dobrane zabezpieczenia, a nie strona fazy.

Kiedy zostać przy tradycyjnym bolcu?

Gniazda z klasycznym bolcem wciąż dominują w modernizowanych mieszkaniach i starszych budynkach. Ich zaletą jest jednoznaczne położenie ochronnego styku oraz dobra współpraca z typowymi wtyczkami stosowanymi w sprzętach AGD. Jeśli modernizujesz tylko część instalacji, często łatwiej zachować dotychczasowy system niż mieszać standardy w jednym pomieszczeniu. Ważne, aby w całym lokalu trzymać się jednego schematu montażu – w przeciwnym razie nawet prosty serwis zaczyna się od „zgadywania”, po której stronie w danym pokoju jest L.

Jak bezpiecznie podłączyć gniazdko z bolcem?

Sam montaż gniazdka jest prosty dla osoby obytej z narzędziami, ale normy – w tym PN-HD 60364-4-41:2017‑09 – jasno wskazują, że prace przy instalacjach niskiego napięcia powinna prowadzić osoba z uprawnieniami. Błędy w tak oczywistym punkcie, jak gniazdko, często wychodzą dopiero przy przegrzaniu przewodów albo przy porażeniu użytkownika.

Jak wygląda prawidłowe podłączenie gniazdka z uziemieniem?

Jeśli chcesz zrozumieć logikę podłączenia, prześledź kolejność działań przy klasycznym gnieździe z bolcem na górze:

• najpierw wyłączasz odpowiedni bezpiecznik i sprawdzasz miernikiem brak napięcia na przewodach,
• odizolowujesz końcówki żył na długość wymaganą przez producenta osprzętu,
• jako pierwszy podłączasz przewód ochronny (PE) do bolca uziemiającego w środkowej części gniazda,
• do lewego zacisku podpinasz przewód fazowy (L), jeśli przyjmujesz układ „bolec u góry, faza z lewej”,
• do prawego zacisku trafia przewód neutralny (N),
• na końcu dokręcasz mechanizm w puszce, montujesz ramkę i ponownie włączasz zasilanie.

Taki schemat – zaczynam od PE, kończę na L – minimalizuje ryzyko przypadkowego zwarcia przy manipulowaniu żyłą fazową. Po zakończeniu prac profesjonalista wykonuje jeszcze pomiary ciągłości przewodu ochronnego oraz test z użyciem miernika lub specjalnego testera gniazd.

Jaką rolę pełni wyłącznik różnicowoprądowy?

We współczesnych instalacjach domowych obwody gniazd są chronione przez RCD (Wyłącznik różnicowoprądowy) o czułości 30 mA. Urządzenie porównuje prąd wpływający przewodem fazowym z prądem wracającym przewodem neutralnym. Gdy pojawi się upływ – na przykład przez ciało człowieka do ziemi – różnicówka w ułamku sekundy odcina zasilanie. W praktyce oznacza to, że nawet jeśli ktoś dotknie przypadkowo żyły fazowej przy uszkodzonym urządzeniu, czas działania prądu jest bardzo krótki.

Na co zwrócić uwagę przy wyborze i montażu gniazdka w 2026 roku?

Rynek osprzętu w 2026 roku jest szeroki – od klasycznych gniazd z bolcem, przez wersje bryzgoszczelne, po moduły z portami USB. Niezależnie od tego, czy wybierzesz tradycyjny system, czy System Schuko, warto sprawdzić oznaczenia zgodności z normami, takie jak CE i odpowiednie normy PN‑EN. To one gwarantują, że materiał wytrzyma długotrwałe obciążenie prądem i podwyższoną temperaturę w puszce.

Bardzo ważne są też detale montażowe. Zbyt krótkie odizolowanie końcówek powoduje słaby styk w zacisku i grzanie się połączenia. Zbyt długie – ryzyko zwarcia między żyłami. Luźno dokręcony zacisk na żyłach L albo N może po kilku latach pracy doprowadzić do przegrzania, osmalenia gniazda, a w skrajnym przypadku do pożaru. Dlatego nawet przy prostych czynnościach warto trzymać się zawodowych standardów, a przy większym remoncie zlecić całość osobie z uprawnieniami.

Jeśli więc zastanawiasz się, jak zamontować nowe gniazdko, przyjmij jedną prostą zasadę: bolec u góry, faza z lewej, neutralny z prawej, PE zawsze na bolcu. Taki układ jest spójny, logiczny i łatwy do skontrolowania miernikiem – a w instalacji domowej właśnie prostota i powtarzalność dają najwięcej bezpieczeństwa.
