Waga profili stalowych – tabela z przelicznikiem masy

Waga profili stalowych najwygodniej liczona jest przez masę liniową w kg/m, korzystając z gotowej tabeli z przelicznikiem masy albo prostego wzoru opartego na polu przekroju i gęstości stali. Dzięki temu szybko oszacujesz ciężar zamówienia, dobierzesz przekrój i sprawdzisz koszty transportu jeszcze przed zakupem. Jeśli chcesz sprawniej korzystać z tabel wag i uniknąć typowych pomyłek, przejrzyj poniższy poradnik.

Jak działa przelicznik masy profili stalowych?

Masa profilu stalowego wynika z objętości materiału i gęstości stali, a w praktyce sprowadza się do jednego parametru – masa liniowa profilu w kg/m. Dla konstrukcji liczy się głównie metr bieżący, bo właśnie w tej jednostce zamawia się większość rur, kształtowników i profili zamkniętych. Gdy znasz wagę na metr, bardzo łatwo przejść do masy całej partii, mnożąc wynik przez sumę długości elementów.

W kalkulatorach i tabelach przyjmuje się stałą gęstość stali, typowo około 7 850 kg/m³ (czyli 7,85 g/cm³). To wartość obliczeniowa, z której korzysta się zarówno w katalogach wyrobów, jak i w normach projektowych. Dzięki temu niezależnie od producenta, waga teoretyczna profilu o danym przekroju jest powtarzalna z dokładnością wynikającą z tolerancji wymiarów.

Tabela lub przelicznik masy wykorzystuje tę samą zasadę, co „ręczne” obliczenia: najpierw wyznacza pole przekroju, a następnie przelicza je na kilogramy na metr. Dla użytkownika końcowego cały ten proces jest ukryty – wystarczy znaleźć wiersz z wymiarem profilu i odczytać wartość w kg/m lub kg/mb.

Wzór ogólny na wagę profilu stalowego

Podstawowy wzór, z którego korzystają zarówno tabele, jak i kalkulator wagi, można zapisać w postaci:

m [kg/m] = A [cm²] × 7,85 / 10

Gdzie A to pole przekroju w centymetrach kwadratowych, a 7,85 g/cm³ to gęstość typowej stali konstrukcyjnej. Dzielnik 10 wynika z przeliczenia centymetrów na metry, tak aby wynik końcowy był podany w kilogramach na metr bieżący. Ten prosty wzór stosuje się zarówno do rur okrągłych, jak i do profili zamkniętych, kątowników, ceowników czy teowników.

Dlaczego waga z tabeli to waga teoretyczna?

Wszystkie zestawienia typu „waga profili stalowych – tabela” podają wartości dla wymiarów nominalnych, bez uwzględniania odchyłek produkcyjnych. Na realny ciężar wpływa tolerancja wykonania, szczególnie w odniesieniu do grubości ścianki – typowo dopuszcza się odchyłki rzędu ±10% dla cienkich ścianek. Dlatego rzeczywista masa partii może być o kilka procent wyższa lub niższa od obliczonej teoretycznie, co w warunkach handlowych jest traktowane jako normalna różnica mieszcząca się w normie.

Jak obliczyć wagę profilu zamkniętego?

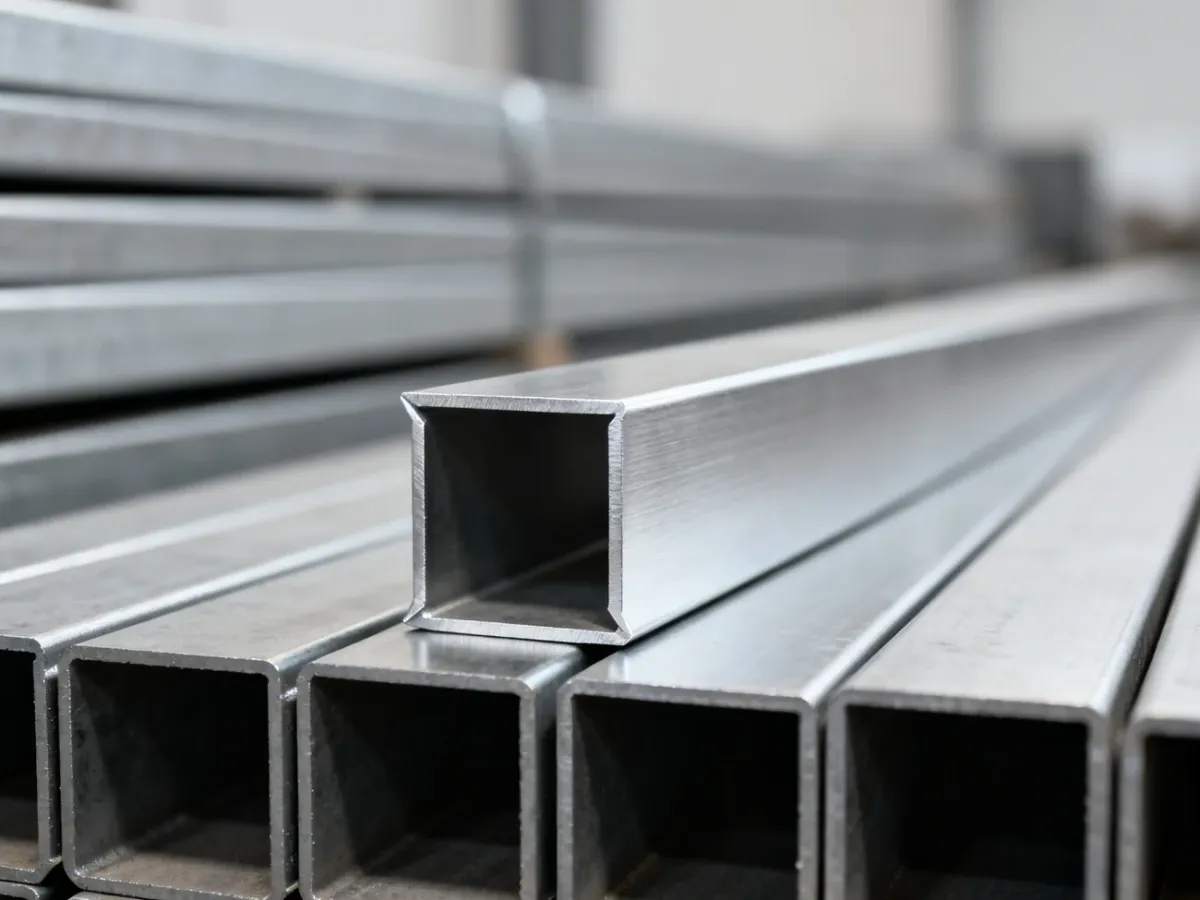

Profile stosowane w konstrukcjach hal, maszyn czy balustrad to głównie profil zamknięty kwadratowy i profil zamknięty prostokątny. Oba typy mają bardzo zbliżoną geometrię – różni je tylko proporcja boków przekroju. W obu przypadkach masa zależy od wymiarów zewnętrznych i grubości ścianki, a pole przekroju liczy się na zasadzie „pełny prostokąt minus pusty środek”.

Profil zamknięty kwadratowy – wzór na masę

Dla przekroju kwadratowego SHS o boku a i grubości ścianki t, pole przekroju wyznacza się następująco:

A = a² − (a − 2t)²

Po przeliczeniu wymiarów na centymetry (podziale przez 10) i wstawieniu do wzoru na masę otrzymujesz wartość w kg/m. W praktyce, mając gotową tabelę z masami liniowymi, zwykle nie ma potrzeby wykonywania tych obliczeń ręcznie – wystarczy odczytać wartość dla interesującego wymiaru, np. 40×40×3 czy 100×100×6.

Profil zamknięty prostokątny – wzór na masę

Dla profilu prostokątnego RHS z wymiarami zewnętrznymi a i b oraz grubością ścianki t, stosuje się podobny wzór:

A = (a × b) − (a − 2t) × (b − 2t)

Tutaj również najpierw wyznaczasz pole przekroju w milimetrach kwadratowych, potem przeliczasz je na centymetry kwadratowe, a na końcu korzystasz z przelicznika gęstości. Tabele dla RHS zwykle podają masę liniową dla kombinacji rozmiarów, np. 60×40×3, 80×40×4 albo 200×100×6, więc na etapie doboru wystarczy sprawdzić kilka wariantów i porównać ich wagę.

Jak pomaga kalkulator wagi?

Jeżeli wymiar profilu nie występuje w standardowej tabeli albo trzeba szybko porównać kilka konfiguracji, wygodnym narzędziem jest kalkulator wagi. Takie narzędzie prosi zazwyczaj o podanie kształtu elementu, wymiarów (np. a, b, t, długość) oraz gęstości materiału. Po wpisaniu danych oblicza od razu masę jednej sztuki, masę całej partii oraz – jeśli wprowadzisz cenę za kilogram – orientacyjny koszt materiału.

Jak czytać tabelę wag profili stalowych?

Tabele wag dla profili stalowych zawierają bardzo dużo informacji, ale ich logika jest zawsze podobna. W pierwszej kolumnie podaje się najczęściej wymiar przekroju, np. 50×50, 60×40, 120×60, a w kolejnych kolumnach – masę liniową dla różnych grubości ścianek, takich jak 2 mm, 3 mm, 4 mm czy 5 mm. Dla rur okrągłych zamiast szerokości i wysokości pojawia się średnica zewnętrzna i seria kolumn z wagą dla kolejnych grubości t.

W opisach tabel pojawia się zwykle informacja, że przedstawiona jest masa liniowa w kg/m (lub kg/mb) oraz że dane dotyczą konkretnego gatunku stali, na przykład stal S235JR. Taki materiał opisuje norma EN 10025 i to dla niego przyjmuje się gęstość około 7 850 kg/m³. Jeżeli stosujesz inny stop, różnice w gęstości mogą delikatnie zmienić wynik, ale dla większości konstrukcji stalowych przybliżenie z tabeli pozostaje wystarczające.

Przykład odczytu danych z tabeli SHS

Załóżmy, że potrzebujesz ustalić orientacyjną wagę metra zamkniętego profilu kwadratowego 100×100 o grubości ścianki 5 mm. W tabeli dla przekroju 100×100 znajdujesz wiersz z tym wymiarem, a następnie kolumnę „5 mm”, w której zapisano wartość około 17,7 kg/m. Jeśli projekt przewiduje 24 metry takiego profilu, masa partii wyniesie mniej więcej 425 kg. Taki prosty rachunek wystarcza, żeby dobrać transport, zaplanować montaż i sprawdzić, jak duży udział w całej konstrukcji ma masa własna tego elementu.

Przykład odczytu RHS – profil prostokątny

Dla profilu prostokątnego 60×40 zestawienie może podawać wartości rzędu około 2,9 kg/m dla ścianki 2 mm, 4,3 kg/m dla 3 mm oraz ponad 5,4 kg/m dla 4 mm. Te liczby pokazują, jak mocno zmienia się waga przy pogrubieniu ścianki. Gdy na jednym projekcie zużywasz kilkadziesiąt metrów danego wymiaru, różnica między 2 a 3 mm szybko przekłada się na kilkadziesiąt lub kilkaset kilogramów materiału.

Jakie dane zawiera tabela wag rur stalowych?

Dla rur okrągłych zestawienia działają podobnie jak dla profili zamkniętych, ale zamiast wysokości i szerokości pojawia się średnica zewnętrzna rury. W kolejnych kolumnach wpisana jest masa liniowa dla rosnących grubości ścianek, na przykład 2,0 mm, 3,2 mm, 4,0 mm czy 5,0 mm. Zestawienia obejmują zakres średnic od kilkunastu milimetrów aż po duże rury powyżej 1 metra, co pozwala planować zarówno instalacje, jak i duże konstrukcje nośne.

Tego typu tabela działa jednocześnie jako przelicznik wagi rur i jako skrócone kompendium danych wymiarowych. Dla każdej kombinacji średnicy i grubości wiesz od razu, ile kilogramów przypada na metr bieżący, więc wystarczy pomnożyć tę wartość przez długość, aby uzyskać masę całego odcinka. W opisach takich zestawień często pojawia się informacja, że dotyczą one rur ze szwem, produkowanych zgodnie z normą wymiarową i gęstością obliczeniową stali konstrukcyjnej.

Dlaczego masa rury tak mocno zależy od grubości ścianki?

Przy rurze okrągłej pusta przestrzeń wewnątrz jest odejmowana od pełnego koła, dlatego każde pogrubienie ścianki zmniejsza średnicę wewnętrzną i zwiększa ilość stali w przekroju. Dla tej samej średnicy zewnętrznej przejście z t = 2 mm na t = 4 mm może podwoić masę na metr. To właśnie dlatego dla dużych średnic zakres dostępnych grubości jest starannie dobierany – konstrukcyjnie nie ma sensu pogrubianie ścianki w nieskończoność, skoro masa rośnie dużo szybciej niż nośność całego układu.

Jak wykorzystać wagę profilu w projektowaniu i zakupach?

W 2026 roku nawet proste projekty warsztatowe coraz częściej opierają się na danych liczbowych, a nie na „oku” i doświadczeniu. Masa liniowa profilu staje się wtedy podstawą wielu decyzji: od doboru przekroju, przez planowanie transportu, aż po weryfikację nośności konstrukcji. Jeden arkusz tabeli lub prosty kalkulator pozwalają szybko przeliczyć kilka wariantów i wybrać ten, który najlepiej łączy wymagania wytrzymałościowe z rozsądną wagą i kosztem.

Dla profili z typowych gatunków, takich jak stal S235JR, dane tabelaryczne pokrywają się z obliczeniami ze wzoru z dokładnością wystarczającą do obliczeń inżynierskich i kosztorysów. Jeżeli element powstaje z innego materiału albo ma nietypową geometrię, warto skorzystać z kalkulatora opartego na polu przekroju i gęstości oraz z dokumentacji technicznej kompletnej dla danego wyrobu. Takie połączenie tabel, wzoru i narzędzia obliczeniowego daje w praktyce bardzo solidny obraz masy planowanej konstrukcji.

Dla profili zamkniętych i rur stalowych najbezpieczniej jest przyjmować wagę teoretyczną z tabel jako punkt odniesienia, a przy większych partiach liczyć się z odchyłką rzędu kilku procent wynikającą z tolerancji wykonania.

Jak uniknąć najczęstszych błędów?

Przy korzystaniu z tabel i przeliczników masy powtarza się kilka typowych pomyłek. Pierwsza to pomieszanie jednostek – w tabeli masa jest w kg/m, a w notatkach operuje się kilogramami na sztukę bez uwzględnienia długości. Druga wiąże się z nieprecyzyjnym podaniem wymiaru, gdy zamiast pełnego opisu „60×40×3” pojawia się jedynie „60×40”, co utrudnia poprawne odczytanie danych. Trzecia dotyczy przekonania, że każdy metr tego samego profilu musi ważyć identycznie, podczas gdy norma dopuszcza niewielkie wahania masy liniowej.

Dobrym nawykiem jest więc sprawdzanie trzech rzeczy: dokładnego wymiaru przekroju wraz z grubością ścianki, długości każdego elementu oraz gatunku stali, dla którego liczona jest masa. Gdy te parametry są spójne, tabela wag i przelicznik masy stają się prostym i wiarygodnym narzędziem do planowania konstrukcji, zamówień i logistyki wokół profili stalowych. W efekcie zamiast zgadywać, ile „mniej więcej” waży partię stali, opierasz się na liczbach, które można łatwo zweryfikować.
