Zbrojenie fundamentu – jak wykonać krok po kroku?

Zbrojenie fundamentu wykonasz poprawnie, jeśli połączysz właściwą stal zbrojeniową, poprawne ułożenie prętów i dokładne zachowanie wymiarów z projektu, od otuliny betonowej min. 5 cm po długości zakładów. Fundament musi sięgać poniżej strefy przemarzania i tworzyć z betonem klasy C16/20 lub C20/25 stabilną konstrukcję żelbetową. W kilku krokach możesz przejść cały proces – od przygotowania wykopu po kontrolę zbrojenia przed betonowaniem – dlatego warto prześledzić dokładną instrukcję.

Co trzeba przygotować przed zbrojeniem fundamentu?

Prace przy zbrojeniu zaczynają się jeszcze zanim dotkniesz pierwszego pręta. Konstruktor w projekcie wyznacza układ ław, płyt lub stóp, liczy obciążenia według norm Eurokod i dobiera średnice prętów. Twoim zadaniem jest wierne odtworzenie tego układu w terenie – każda zmiana bez zgody projektanta pogarsza bezpieczeństwo budynku.

Najpierw wyznacza się osie budynku i obrys ław fundamentowych. Szerokość wykopu dostosowuje się do szerokości ławy oraz miejsca na szalunek, jeśli grunt jest sypki. Głębokość fundamentu musi być poniżej lokalnej strefy przemarzania, która w Polsce wynosi orientacyjnie od 80 do 140 cm – płycej na zachodzie kraju, głębiej na chłodnym północnym wschodzie. Na dnie wykopu układa się podsypkę z zagęszczonego piasku lub żwiru, która wyrównuje podłoże i poprawia odwodnienie.

Fundament posadowiony powyżej strefy przemarzania będzie co sezon unoszony i opuszczany przez zamarzający grunt, co bardzo szybko prowadzi do rys na ścianach i pęknięć ław.

Na tym etapie warto też przemyśleć przebieg instalacji – wprowadzenia kanalizacji, przepusty pod wodę, a nawet miejsce wyprowadzenia uziomu. Przeniesienie otworów po wylaniu betonu bywa trudne albo wymaga kosztownego wiercenia.

Jaką stal zbrojeniową wybrać do fundamentu?

Szkielet fundamentu tworzy stal zbrojeniowa, której gatunek i średnice są zapisane w projekcie. Do prętów nośnych stosuje się stal żebrowaną klasy AIII lub AIIIN, natomiast do elementów montażowych najczęściej stal gładką AI. Żebrowana powierzchnia zapewnia lepsze „zakleszczenie” w betonie i pozwala pewniej przenosić obciążenia rozciągające.

W typowej ławie główne pręty podłużne mają średnice 12–25 mm, zależnie od rozpiętości i obciążeń, natomiast strzemiona i zbrojenie rozdzielcze wykonuje się z prętów 6–10 mm. Bardzo ważny jest także minimalny stopień zbrojenia – dla zbrojenia głównego przyjmuje się co najmniej 0,15% przekroju betonu, a zbrojenie rozdzielcze stanowi min. 20% zbrojenia głównego. W praktyce w ławie o szerokości 40 cm stosuje się przynajmniej 4 pręty φ12.

Każdy pręt przed montażem trzeba oczyścić z błota, resztek betonu, tłuszczów czy bitumów. Lekka rdza powierzchniowa nie szkodzi, ale grube złogi korozyjne należy skuć. Brud i smary pogarszają przyczepność do betonu i osłabiają współpracę żelbetu.

Jak krok po kroku ułożyć zbrojenie fundamentu?

Montaż zbrojenia to dość powtarzalna praca, ale każdy etap wymaga dokładności. Wykonuje się go zwykle na ławach zbrojarskich obok wykopu, a gotowe belki wstawia do szalunku lub bezpośrednio do wykopu, jeśli ściany są stabilne. Szkielet musi zachować właściwą geometrię, rozstaw i grubość otuliny betonowej.

Jak przygotować dolne zbrojenie ławy?

Prace zaczyna się od docięcia prętów podłużnych na wymaganą długość i przygotowania strzemion. Jeśli ława jest dłuższa niż typowa długość pręta, łączy się go na zakład – dla pręta φ12 mm przyjmuje się co najmniej 70 cm. Zbyt krótkie zakłady to jeden z najgroźniejszych błędów, bo przerwana ciągłość prętów powoduje rysy i utratę nośności.

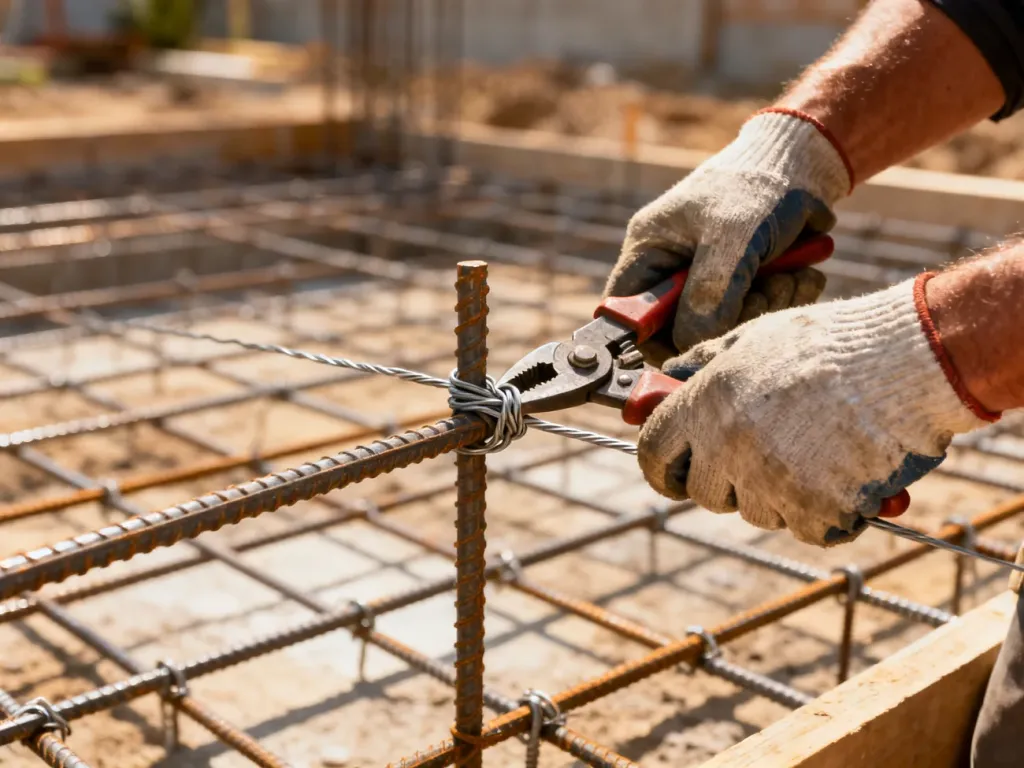

Dolne pręty układa się na dystansach – specjalnych podkładkach plastikowych lub betonowych – aby zapewnić otulinę betonową minimum 50 mm w elementach zagłębionych w gruncie. Na pręty nawleka się strzemiona co 20–30 cm, a następnie całość wiąże drutem wiązałkowym. Nie używa się do tego spawania, ponieważ przegrzanie przekroju osłabia stal i wprowadza niekontrolowane naprężenia.

Jak zamontować zbrojenie górne i elementy pionowe?

Po zmontowaniu dolnego pasa zbrojenia można ustawić belki w wykopie i wypoziomować je w osi ławy. Kolejny krok to montaż elementów pionowych – prętów łączących dół z górą i ewentualnych starterów pod ściany czy słupy wyższej kondygnacji. Te pręty wiąże się ze strzemionami i dolnym zbrojeniem, tak aby tworzyły jedną ramę.

Górne pręty podłużne montuje się na tych samych strzemionach, uzyskując przestrzenną kratownicę. Taki układ umożliwia przejmowanie sił zarówno zginających, jak i ścinających. W strefach szczególnie obciążonych – przy słupach, w narożach, pod ścianami nośnymi – projekt często przewiduje dozbrojenie dodatkowymi prętami ułożonymi lokalnie.

Jak dozbroić narożniki i połączenia ław?

Naroża i skrzyżowania ław są najbardziej narażone na rysy, bo w tych miejscach zmienia się kierunek przepływu sił. Jeśli pręty główne kończą się w narożniku bez przedłużenia, konstrukcja zachowuje się jak dwa osobne elementy. Dlatego stosuje się zbrojenie narożne – pręty zagięte w kształt litery L lub U, ułożone w dolnej i górnej strefie ławy.

Takie pręty obejmują narożnik i zapewniają ciągłość nośności. Ważne, aby ich ramiona miały długości odpowiadające wymaganym długościom zakotwienia z projektu. W miejscach łączenia ław zewnętrznych z wewnętrznymi układ jest podobny – stosuje się pręty zagięte, które „przeprowadzają” zbrojenie z jednej ławy w drugą.

Jak włączyć uziom fundamentowy do zbrojenia?

Podczas montażu zbrojenia wykonuje się też uziom fundamentowy. To pas stalowy – najczęściej płaskownik zwany bednarką – dospawany do prętów nośnych. Taki uziom staje się częścią instalacji elektrycznej budynku, a otaczający go beton zapewnia dobre przewodzenie do gruntu. Miejsca spawów trzeba oczyścić, a cały płaskownik ułożyć w taki sposób, by później łatwo wyprowadzić przewody do rozdzielnicy.

Jaką otulinę i beton zastosować do fundamentu?

Otulina betonowa ma dwie podstawowe funkcje: chroni stal przed korozją i zapewnia prawidłową współpracę stali z betonem. W fundamentach zagłębionych w ziemi przyjmuje się grubość otuliny co najmniej 50 mm od każdej strony – od spodu, boków i góry. Zbyt cienka warstwa skutkuje szybką korozją prętów, zbyt gruba natomiast odsuwają zbrojenie od stref największych naprężeń rozciągających.

Grubość otuliny dobiera się do klasy ekspozycji – im bardziej agresywne środowisko (wilgoć, sole, agresywne grunty), tym większą warstwą betonu trzeba osłonić stal.

Sam beton do fundamentów jednorodzinnych dobiera się zazwyczaj w klasach C16/20 (dawne B20) lub C20/25 (B25). Niższe klasy nie spełniają obecnych wymagań, a wyższe nie są potrzebne w typowych domach mieszkalnych. W projektach szczególnych – fundamenty pod maszyny narażone na drgania, obiekty w trudnych warunkach – konstruktor może wskazać wyższą klasę lub beton o podwyższonej mrozoodporności.

Beton należy wprowadzać do wykopu warstwami i starannie zagęszczać. Najlepiej użyć wibratora wgłębnego, ale przy mniejszych inwestycjach wystarcza dokładne „przebijanie” mieszanki prętem lub łopatą. Celem jest usunięcie pęcherzyków powietrza i dokładne otulenie wszystkich prętów zbrojeniowych.

Jak kontrolować jakość zbrojenia fundamentu?

Gotowe zbrojenie trzeba sprawdzić zanim na plac wjedzie betoniarka. Kierownik budowy lub inspektor porównuje stan w wykopie z dokumentacją, mierzy średnice, długości zakotwień, liczbę prętów i rozstawy. Taki odbiór kończy się zwykle wpisem do dziennika budowy, w którym odnotowuje się: rodzaj stali, stopień zbrojenia, grubość otuliny i przygotowanie do betonowania.

Najczęstsze błędy to zbyt duże rozstawy prętów, niewłaściwe średnice, brak zbrojenia narożnego i zbyt małe długości zakładów. Zdarza się też, że ktoś „przesuwa” pręt, by zrobić miejsce na rurę instalacyjną – bez zmiany projektu to niedopuszczalne. W elementach zbyt mocno dozbrojonych beton ma problem z wypełnieniem wszystkich szczelin, pojawiają się pustki, a pręty pozostają praktycznie bez otuliny.

Każde odstępstwo od projektu zbrojenia wymaga decyzji konstruktora – nawet jeśli na pierwszy rzut oka wydaje się drobne, może drastycznie zmienić pracę całej konstrukcji.

Jakie są najczęstsze błędy przy zbrojeniu fundamentu?

Błędy przy zbrojeniu bardzo rzadko widać od razu – ich skutki pojawiają się po kilku sezonach w postaci rys na ścianach, pęknięć posadzek czy osiadania części budynku. Wspólnym mianownikiem jest naruszenie zasad współpracy stali i betonu. Lista najczęstszych problemów obejmuje kilka powtarzających się sytuacji.

Krótkie zakłady i złe zakotwienie prętów

Kiedy z przyczyn transportowych pręt jest zbyt krótki, łączy się go na zakład. Skrócenie tej długości „na oko” powoduje, że pręty nie są w stanie przekazać sobie naprężeń. Pojawiają się wtedy rysy nad połączeniami, a w skrajnych przypadkach pęknięcia całej ławy. Zbyt krótkie zakotwienie prętów w narożach czy przy słupach ma podobny skutek – zbrojenie „wyślizguje się” z betonu pod obciążeniem.

Brak zachowania minimalnego stopnia zbrojenia

Fundament musi mieć pewne minimalne zbrojenie fundamentów, nawet przy niewielkich obciążeniach. Jeśli ktoś zmniejszy liczbę prętów lub ich średnice poniżej 0,15% przekroju betonu, ława szybko zacznie pękać. Z drugiej strony nadmierne zagęszczanie prętów, ponad to, co przewidział projekt, także jest błędem – beton nie wypełni wszystkich przestrzeni, a otulina będzie zbyt cienka lub jej w ogóle zabraknie.

Nieprawidłowa otulina i brudna stal

Za mała otulina betonowa to szybka korozja i odspajanie betonu, zwłaszcza tam, gdzie fundament ma kontakt z wodą gruntową. Zbrojenie położone na ziemi bez dystansów, dotykające szalunku lub wystające na powierzchnię praktycznie nie jest chronione. Problem pogarsza obecność błota, smarów czy resztek bitumu na prętach – w takich miejscach beton nie jest w stanie się związać ze stalą.

Brak dylatacji w długich fundamentach

Dylatacja ma niewielką szerokość – zwykle 2–3 cm – ale jej brak w długich, masywnych fundamentach kończy się rysami skurczowymi i pęknięciami termicznymi. W ławach pod ogrodzeniami czy długimi ścianami stosuje się je co 10–15 m, a szczelinę wypełnia elastycznym materiałem. Dylatację powinno się „przenieść” także na mur nad fundamentem, aby całość pracowała w tych samych miejscach.
